Установка зарядки для электромобиля в частном доме кажется простой задачей: вывести кабель от щита, закрепить зарядную станцию и подключить автомобиль. На практике система требует предварительных расчетов. Важно учитывать выделенную мощность, состояние домашней электропроводки, тип зарядного устройства, длину кабеля, особенности участка и действующие технические требования.
Ошибки на этапе проектирования могут привести к перегреву проводки, регулярному срабатыванию автоматов и дополнительным расходам. Поэтому зарядную инфраструктуру лучше рассматривать как отдельную электрическую установку, а не как обычную розетку во дворе или гараже.
Какие бывают зарядные устройства
Для частного дома чаще всего используют станции переменного тока - AC. Они подключаются к бытовой сети и передают энергию встроенному зарядному устройству автомобиля.
Наиболее распространены три варианта:
- обычная бытовая розетка;
- усиленная розетка с отдельной линией;
- стационарная зарядная станция, или wallbox.
Зарядка от стандартной розетки обычно имеет мощность около 2-3 кВт. Такой способ не требует сложного монтажа, однако аккумулятор большой емкости может заряжаться всю ночь или даже дольше. Кроме того, постоянная высокая нагрузка нежелательна для старой проводки и дешевых удлинителей.
Станция мощностью 7 кВт считается оптимальным решением для большинства частных домов. Она работает от однофазной сети 220-230 В и позволяет заметно сократить время зарядки. Более мощные модели на 11 или 22 кВт требуют трехфазного подключения и достаточного лимита мощности. Не каждый домовладелец может получить такие параметры без модернизации внешнего подключения.
Сколько электричества потребляет электромобиль
Расход зависит от модели машины, температуры воздуха, скорости движения, рельефа и использования отопления или кондиционера. В среднем электромобилю требуется примерно 15-25 кВт·ч на 100 км.
Если автомобиль проезжает 1 000 км в месяц, расчетный расход составит около 150-250 кВт·ч. К этой величине нужно добавить потери во время зарядки - обычно порядка 10-15%. Итоговое потребление может находиться в диапазоне 170-285 кВт·ч в месяц.
Стоимость эксплуатации определяется местным тарифом. Например, при цене 6 рублей за кВт·ч зарядка на 200 кВт·ч обойдется примерно в 1 200 рублей, без учета возможных тарифных зон и дополнительных потерь. Ночная зарядка при наличии дифференцированного тарифа может оказаться выгоднее дневной.
Как проверить электрическую мощность дома
Перед покупкой станции необходимо определить, какая мощность выделена на дом. Информация может быть указана в договоре энергоснабжения, технических условиях или документах на подключение. Если точных данных нет, их уточняют у сетевой организации либо по параметрам вводного автомата.
Нельзя ориентироваться только на номинал автомата. Он показывает допустимый ток защиты, но не всегда отражает фактическую возможность внешней сети. Например, установка зарядки на 7 кВт при ограниченном вводе может привести к отключениям, если одновременно работают электроплита, бойлер, насос, отопительное оборудование и другие мощные потребители.
При однофазной сети станция на 7 кВт потребляет около 32 А. Для 11 кВт на трех фазах нагрузка составляет примерно 16 А на каждую фазу, а модель на 22 кВт требует около 32 А по каждой фазе. Точные значения зависят от напряжения и характеристик оборудования.
Отдельная линия и защитная автоматика
Зарядное устройство следует подключать отдельным кабелем от распределительного щита. Использовать общую линию с розетками гаража, освещением или бытовыми приборами небезопасно.
В состав защиты обычно входят:
- отдельный автоматический выключатель;
- устройство защитного отключения или дифференциальный автомат;
- заземление;
- ограничитель перенапряжений при необходимости;
- система защиты от постоянной составляющей тока, если она не встроена в станцию.
Сечение кабеля подбирают по мощности, длине линии, способу прокладки и допустимому нагреву. Для станции на 7 кВт часто применяют медный кабель с жилами подходящего сечения, но окончательный выбор должен делать специалист после расчета. Увеличение длины трассы может потребовать более толстого кабеля, чтобы снизить падение напряжения.
Если линия проходит по улице, кабель защищают от влаги, ультрафиолета, механических повреждений и промерзания. Подземную прокладку выполняют с учетом глубины, защитной трубы и предупреждающей ленты. В гараже важно исключить контакт с горючими материалами и обеспечить удобный доступ к автоматике.

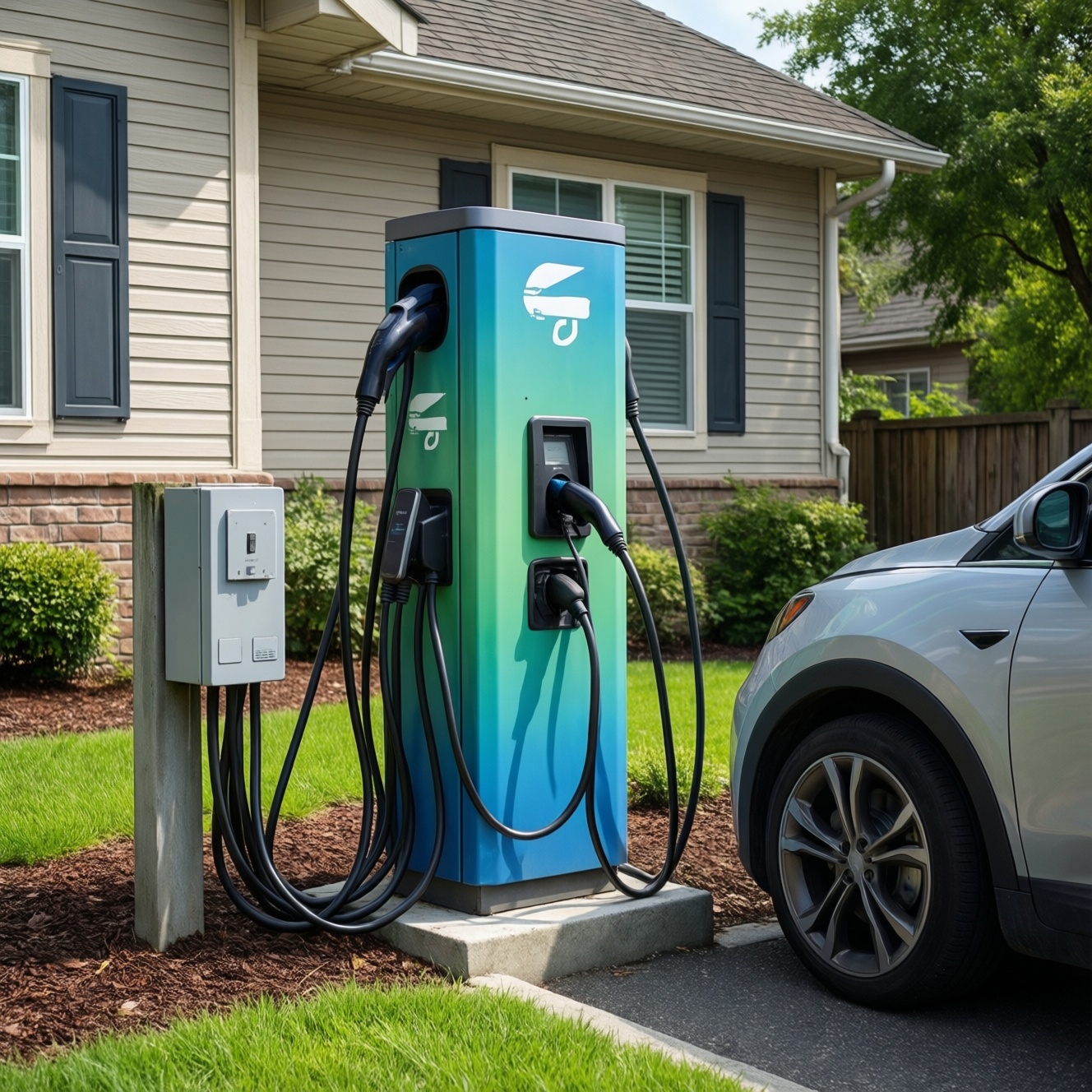

Где разместить зарядную станцию
Наиболее удобное место - рядом с парковкой, чтобы кабеля хватало без натяжения и перекидывания через проезд. Высоту установки выбирают так, чтобы разъемом было удобно пользоваться и взрослому человеку, и водителю с ограниченной подвижностью.
Для уличного монтажа нужен корпус с подходящей степенью защиты от пыли и воды. Станцию не стоит размещать там, где на нее постоянно попадают осадки, скапливается снег или возможны удары автомобиля. Желательно предусмотреть навес и свободное пространство перед корпусом.
Длина кабеля должна учитывать расположение зарядного порта автомобиля. Слишком короткий кабель неудобен, а чрезмерно длинный занимает место и может лежать на земле. Практичным решением считается модель с фиксированным кабелем либо станция с разъемом и отдельным мобильным кабелем - выбор зависит от условий парковки.
Динамическое управление нагрузкой
Если мощности дома недостаточно для одновременной работы всех приборов и зарядной станции, можно использовать систему управления нагрузкой. Она отслеживает текущее потребление и автоматически снижает ток зарядки, когда в доме включаются энергоемкие устройства.
Такой подход позволяет избежать постоянного отключения вводного автомата и иногда отказаться от дорогостоящего увеличения выделенной мощности. Скорость зарядки при этом меняется в течение суток: ночью, когда нагрузка минимальна, автомобиль получает больше энергии, а при работе бойлера или электрокотла - меньше.
Некоторые станции поддерживают расписание зарядки. Владелец может задать ночной интервал, ограничить максимальный ток и установить требуемый уровень заряда. Это помогает снизить расходы и уменьшить нагрузку на сеть.
Сколько стоит установка
Итоговая цена складывается из нескольких частей:
1. стоимости самой зарядной станции;
2. кабеля и защитной автоматики;
3. монтажных работ;
4. прокладки линии от щита до парковки;
5. земляных или строительных работ;
6. возможной модернизации вводного устройства;
7. оформления увеличения мощности.
Простая установка рядом с существующим щитом обходится дешевле. Если между домом и парковкой десятки метров, требуется траншея, прокол под дорожкой или установка нового щита, бюджет заметно увеличивается.
Не следует выбирать оборудование только по минимальной цене. Экономия на автоматике, кабеле и заземлении повышает риск аварий. Лучше заранее получить подробную смету с указанием марки кабеля, номиналов защиты, длины трассы и состава работ.
Сколько длится подключение
Если в доме уже есть достаточная мощность, исправный щит и готовая линия, монтаж может занять один рабочий день. Более сложные проекты требуют нескольких этапов: обследования, разработки схемы, закупки оборудования, прокладки кабеля и проверки системы.
Увеличение выделенной мощности занимает больше времени. Срок зависит от сетевой организации, необходимости получения технических условий, выполнения требований и приемки работ. В некоторых случаях приходится менять вводной кабель, счетчик или распределительный щит.
До начала работ стоит уточнить, требуется ли согласование с энергоснабжающей организацией, особенно если меняется схема подключения или увеличивается максимальная мощность объекта.
Нужно ли устанавливать отдельный счетчик
Для зарядки автомобиля в частном доме отдельный счетчик обычно не требуется, если машина заряжается от домашней сети. Однако отдельный учет может быть полезен, когда необходимо контролировать расходы, разделять потребление между несколькими пользователями или применять специальные тарифные условия.
Отдельный прибор учета увеличивает стоимость проекта и требует соблюдения требований к его установке. Поэтому сначала стоит оценить практическую необходимость такого решения.
Заземление и безопасность
Зарядная станция работает с большой мощностью и должна иметь надежное защитное заземление. Перед монтажом проверяют состояние контура, сопротивление заземления, целостность проводников и работу защитных устройств.
Запрещается подключать мощную зарядку через бытовой удлинитель, переходник неизвестного качества или самодельную розетку без отдельной защиты. Нельзя прокладывать кабель под колесами, оставлять его в воде или допускать повреждение изоляции.
Периодически нужно осматривать разъем, корпус станции и место подключения. При нагреве вилки, запахе пластика, потемнении контактов или самопроизвольных отключениях зарядку прекращают до диагностики.
Что подготовить до вызова электрика
Чтобы сократить сроки и избежать переделок, заранее собирают информацию:
- модель электромобиля и максимальную мощность его зарядки;
- емкость аккумулятора;
- расстояние от щита до парковочного места;
- выделенную мощность дома;
- тип сети - однофазная или трехфазная;
- список мощных приборов;
- желаемое время полной зарядки;
- возможность прокладки кабеля по стене или под землей.
После обследования специалист должен предоставить схему подключения, перечень оборудования, расчет нагрузки и смету. Если предлагается подключить станцию к существующей розетке без проверки кабеля, автоматики и заземления, от такого решения лучше отказаться.
Грамотно спроектированная зарядка делает эксплуатацию электромобиля удобной и безопасной. Для большинства частных домов оптимальным вариантом становится отдельная линия на 7 кВт с надежной защитой, а при ограниченной мощности - станция с динамическим управлением нагрузкой. Правильные расчеты заранее позволяют понять реальные расходы, избежать перегрузки сети и определить сроки запуска системы.
